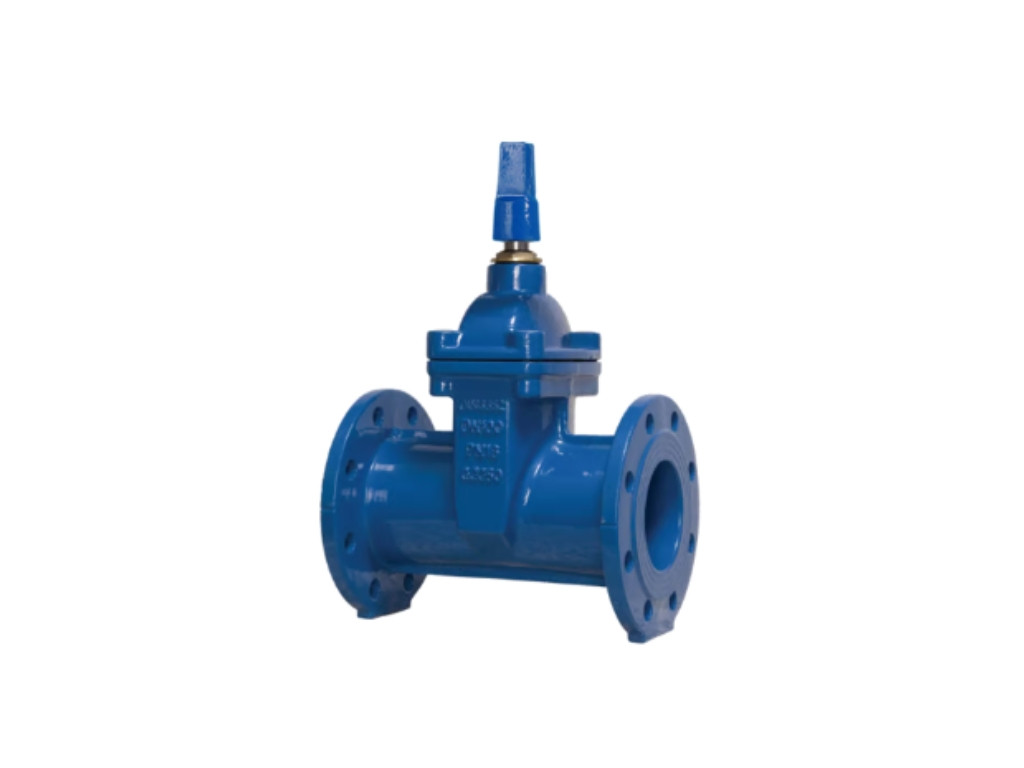

VALVULA ESCLUSA HIERRO DUCTIL BRIDADA F5 /VALVULA ESCLUSA BRIDADA PARA AGUA
VALVULA ESCLUSA BRIDADA PARA AGUA / VALVULA ESCLUSA HIERRO DUCTIL BRIDADA CUERPO LARGO La válvula esclusa también denominada válvula de compuerta son aparatos hidráulicos diseñados para abrir o cerrar el paso del fluido (todo / nada) a través de la conducción. Puede realizar diferentes funciones en un sistema de canalizaciones de agua: Aislar tramos de tubería. Protección de otros aparatos (reguladoras, ventosas, hidrantes, …). Vaciado de la canalización (desagües). Seguridad de depósitos. Se emplea en Redes de abastecimiento y distribución de agua. Redes de Riego. Redes contra incendios. Estaciones de bombeo. Redes de saneamiento. Redes con aguas salinas. En diferentes posiciones (horizontal, vertical e inclinada).
*Importante: En caso de necesitar realizar la instalación en Redes de Saneamiento o Aguas Salinas, consultar para cotizar el modelo acorde.
*Recomendación: Si bien esta preparada para ser instalada en cualquier posición, se recomienda que a partir de DN250 la instalación sea sobre canalización horizontal.
Especificaciones técnicas:
Materiales
-
Cuerpo: Hierro dúctil GGG40 con recubrimiento epoxi interior y exterior.
-
Tapa: Hierro dúctil con tratamiento anticorrosivo.
-
Cuña / obturador: Hierro dúctil revestido en elastómero EPDM o NBR, diseño resiliente.
-
Vástago: Acero inoxidable AISI 304 / 316.
-
Juntas y empaques: Elastómeros aptos para agua potable (EPDM/NBR).
2. Conexiones y normativa
-
Tipo de conexión: Extremos bridados.
-
Normas de brida: EN 1092-2 / ISO 7005-2
-
Diseño de cuerpo: Cuerpo largo F5, conforme a dimensiones normalizadas para válvulas exclusas en acueductos y redes principales.
-
Compatibilidad: Tuberías de fundición dúctil, acero, PVC o PRFV mediante bridas normalizadas.
3. Rangos disponibles
-
Diámetros: DN50 a DN600 (consultar disponibilidad por diámetros mayores).
-
Longitudes: Según norma aplicable al diámetro nominal.
4. Presión y desempeño
-
Presión nominal: PN10 / PN16
-
Pruebas hidráulicas:
-
Cuerpo: Ensayo a presión superior a la nominal.
-
Asiento: Ensayo de estanqueidad conforme norma.
-
-
Temperatura de operación: 0 °C a 80 °C.
-
Pérdida de carga: Baja, por diseño de paso completo típico de las esclusas.
5. Funcionamiento
-
Accionamiento:
-
Volante
-
Sobremacho / Caperuza
-
6. Recubrimiento
-
Tipo: Epoxi aplicado electrostáticamente
-
Resistencia: Alta resistencia a la corrosión, ambientes húmedos y enterrados.
7. Aplicaciones
-
Redes de agua potable.
-
Acueductos y líneas principales.
-
Cámaras de maniobra y estaciones de bombeo.
-
Sistemas de distribución en municipios e industrias.
-
Instalaciones subterráneas o a cielo abierto.
8. Ventajas técnicas
-
Diseño normalizado que facilita el reemplazo en líneas existentes.
-
Cierre resiliente que asegura estanqueidad en ambas direcciones.
-
Construcción robusta apta para servicio continuo.
-
Conexiones bridadas que simplifican el montaje y la compatibilidad con otros componentes.
-
Opcional:
Homologada AySA
